平行槽夹(PG 连接)

简短的介绍:

Parallel Groove Connector AL 主要用于在互连导体之间传输电流,例如用于接线柱上的连接回路或将母线分接到变电站设备上。


产品信息

产品标签

产品规格表

产品代码

主线

支线

螺栓

连接用电缆

AL-16-70-1

16-70

16-70

1



铝对铝

AL-16-150-2

16-150

16-150

1

AL-16-35-2

16-35

16-35

2

AL-16-70-2

16-70

16-70

2

AL-16-150-2

16-150

16-150

2

AL-25-185-2

25-185

25-185

2

AL-16-70-3

16-70

16-70

3

AL-16-150-3

16-150

16-150

3

AL-25-240-3

24-240

25-240

3

AL-35-300-3

35-300

35-300

3

产品介绍

Parallel Groove Connector AL 主要用于在互连导体之间传输电流,例如用于接线柱上的连接回路或将母线分接到变电站设备上。

特殊设计的螺丝孔和主体的弧形使夹子可以适应每侧不同的电缆尺寸;螺栓和螺母材料可根据客户要求选择。选项包括热镀锌钢和不锈钢;施加压力垫以实现沿夹具的均匀压力。

我们的设计还满足以下重要标准:

保持强度:达到足够的机械保持强度。如果值更高,则应串联使用两个或多个 PG 夹。

耐腐蚀性:通过使用与导体相匹配的夹具材料来实现最大的耐腐蚀性,例如铝、铝合金等制成的导体使用耐腐蚀的AlMgSi合金。

粗槽夹具通道增强了机械拉拔强度和导电性。

安装使用简单,线夹强度高,无磁滞现象。

安装方法

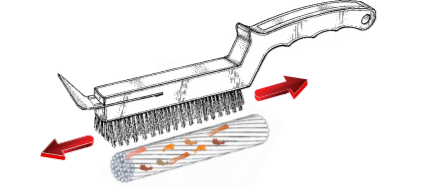

1.连接器安装前,建议用钢刷清洁导体的污垢和/或灰尘  1

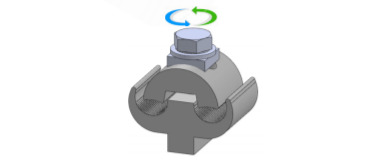

2. 拧下 PG 连接器的螺栓,留出足够的空间将导体放入夹子中。  2

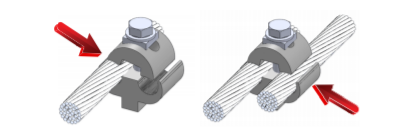

3.如图所示,将导线(支线和主线)放入连接器的平行凹槽中。  3

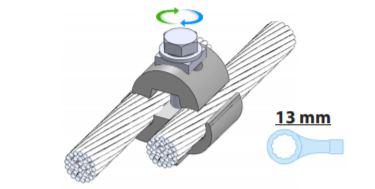

4.用足够的扳手拧紧PG连接器的螺栓,直到PG连接器上指定的额定扭矩值。  4
